全鋁板式加工中心方案
功能特征

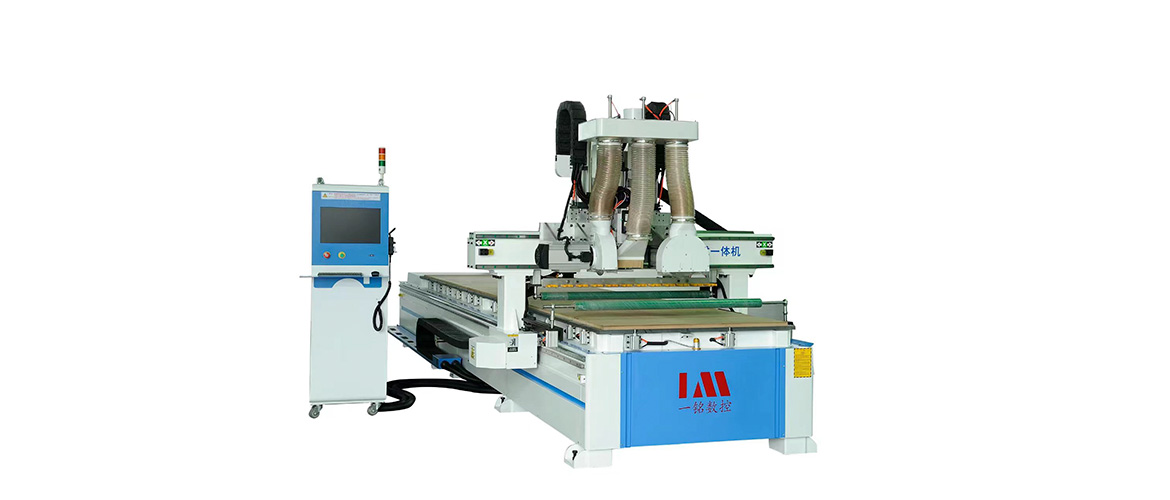

◆YM-1360 雙鋸片雙壓輥直排換刀加工中心是一款專業用于全鋁家具開料打孔劃槽和櫥柜門板造型的高效機器，完全取代傳統的推臺鋸和電子開料鋸，擺脫傳統開料模式對人工的依賴，開料的同時垂直孔也同時完成，通過與專用的設計拆單軟件相結合，真正實現智能化生產。省人工、省料、省時間！
◆高質量，自動設計，自動排版，自動加載程序，無人工介入，將錯誤率降到最小極限， 保證訂單質量
◆速度快、效率高，空行速度可達到 70 米/分。真正退火時效床身，齒條傳動方式，傳動平穩，保證長時間高速運行不變形，不抖動
◆采用意大利歐利 9KW 風冷大功率自動換刀主軸，長時間內工作穩定，驅動系統采用臺灣邁信伺服 850W 電機。
◆臺面為國際領先高強度、真空吸附臺面，高吸附力,可強力吸附不同面積的料。
◆智能保護工作臺面：防止誤操作，或軟件錯誤等可能造成的臺面損壞。智能加工越界保護, 防止設計版面超過加工幅面引起的機 械碰撞現象。
◆臺灣精科控制系統，自動完成多重層面 3D 加工。能夠進行快速、平滑的三維立體加工，雕刻或切割?？蓪崿F(xiàn)脫機操作。
設備技術參數
| ? | 名稱 | 型號（YM-1360 雙鋸片加工中心） |
1 | 有效行程 | X ?軸有效行程?1300mm?，Y?1 軸3000mm，Y2：3000mm Z ?軸?200mm |
? ? ? ? 2 | 床身結構 | 六根腿，方管為 7.75 ?厚，拉大框方管為?200*250?，拉撐為?100 ?方?管鋪滿，橫豎撐滿臺面，間距為 40 ?公分空擋，導軌面和齒條加工?面帶鋼為 20 ?毫米厚，整機重量增加 500 ?公斤以上，平穩性和速度?相匹配 |
? 3 | 床身側板橫梁加工?方式 | 實?效?升?溫?580???度自然降溫再采用五面加工中心精銑加工面，然后?用側銑頭打孔攻絲一次合成，加工精度為 5 ?絲 |

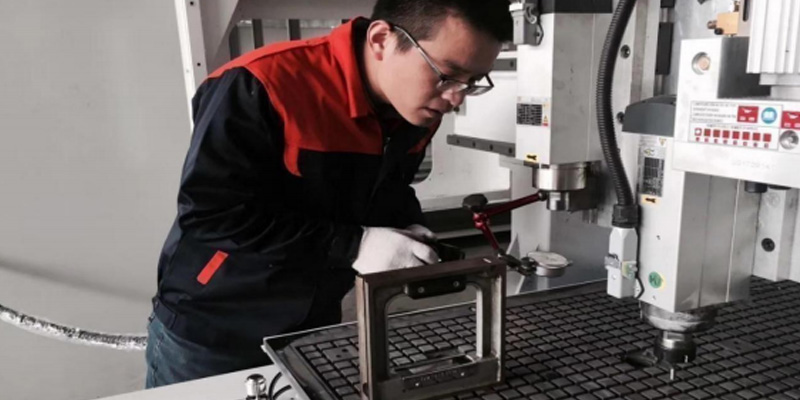

4 | 導軌齒條 | 導軌齒條安裝完成后用滑塊推動打千分表，調試致精度 5 ?絲以內 |
5 | 傳動組件 | 臺灣原裝 TBI ?絲桿，25 ?直徑導成為?10 ?毫米，臺灣?30?方軌 |
6 | 整機齒條 | 新月高精斜齒 |
? 7 | Z??軸組件 | Z ?軸采用抱閘電機，不會因斷電 Z ?軸滑動墜落,采用日本 NCK ?一體?軸承模塊螺母，能保證上下同心順暢，絲桿為 2510 ?絲桿速度快，精?度高 |
8 | 整機電機 | 邁信?850W?伺服電機以及伺服驅動 |
9 | 整機減速機 | XY ?減速機為卓藍，法蘭直徑為 130 ?共三臺，X ?一臺，Y ?兩臺 |
? 10 | 主軸功率 刀庫形式 | 意大利歐利?9KW??自動換刀主軸，刀庫水平直列布置于橫梁下方，有?12?把刀庫容量，供換刀主軸任意調取，進行加工。 |
11 | 變頻器 | 深圳益電通?11KW ?變頻器。 |
? 12 | 臺面結構 | 真空臺面，內孔 35 ?直徑管閥（電磁閥容易壞，而且內孔都為 20 ?毫?米影響吸附效果）主吸附管路為 50 ?直徑鋼絲管，真空泵孔為 75 ?直?徑，區域多，保證小料不跑板 |
? 13 | 吸附泵功率 | 7.5KW ?水循環真空泵，改進管路后沒必要加大真空泵，泵大電損耗?大，保證不跑板 |
14 | 吸塵方式 | 每個機頭單獨氣缸封堵式，增大每個吸塵口的吸塵流量 |
15 | 吸塵器 （選配) | 3.0KW ?雙桶吸塵器，封堵式吸塵口流量大，無需大功率吸塵器 |
16 | 操作系統 | 臺灣精科控制系統 |
17 | 對刀方式 | 高精磁性對刀儀，精度為 2 ?絲以內，?自動對刀系統使用方便 |
18 | 配電箱電器元件 | 施耐德 ABB 交流接觸器 32M7C?，以及?18M7C ?型號，60A??斷路器 |
? ? 19 | 整機線纜 | 定制專用高柔雙護套屏蔽網足方電纜，隔離式走線方式，線纜不會?在拖鏈里面彎曲，纏繞，擰 |
? ? 20 | 定位系統 | 五定位氣缸，前端兩個，側端三個保證 90 ?度直角，翻板加工精度?更高，五軸加工中心一刀銑，安裝百分表打精度，定位缸水平垂直?為?5??絲以內 |
? 21 | 雙鋸片 | 主軸功率?5.5KW，鋸片直徑?200-400mm |
22 | 雙壓輥 | 鋁焊接整板，蜂窩板專用雙壓輥 |
23 | 機箱 | 獨立機箱，滾輪式，可隨意移動機箱位置 |
24 | 整機速度值 | 實際切割速度為 15-30 ?米，空程速度為?70??米/分鐘 |
25 | 支持軟件 | 海訊，云熙，1010?，易木，同德等開料軟件及柜門軟件 |
26 | 油路方式 | 自動注油泵，每個點可獨立調節注油多少，定時量等功能 |
27 | 臺面控制結構 | 自動切換控制臺面 （僅限雙工位） |
? ? 28 | 安全系統 | 超程雙限位，急停按鈕保護，氣壓不足保護，配電箱開門斷電，電?壓缺項等安全保護 |
29 | 機床標準 | 國際出口 CE ?認證，出口標準 |
?
技術參數
序號 | 性能指 標 | ? ? ? ? 參?數 | |
? 1 | ? 行程 | X??行程 | 1300mm |
Y??行程 | 工 ?位??1????： ?3000mm 工??位??2??：??3000mm | ||
Z??行程 | 200mm | ||
2 | 平臺尺寸 | ? | 1420*7200mm |
? 2 | 精度 | 加工精度 | ±0.05mm |
重復定位精度 | ±0.05mm | ||
? ? 3 | ? 結構 | 臺面結構 | 真空吸附 |
X?、Y?、Z??結構 | X?、Y ?齒條,Z??絲杠 | ||
? ? 4 | ? 速度 | 最大空行速度 | 80000mm/min |
最大工作速度 | 30000mm/min | ||
? 5 | 主軸 | 主軸功率 雙鋸片 | 歐利?9KW 主軸鋸片功率?5.5KW |
主軸轉速 | 0-24000r/min | ||
6 | 運行模式 | ? | 邁信伺服 |
7 | 工作電壓 | ? | AC380V/50Hz |
8 | 運行指令 | ? | G??代碼 |
9 | 操作系統 | ? | 臺灣精科系統 |
10 | 凈重 | ? | 4600Kg |
?
服務
- 設備安裝和調試 *設備到達用戶后，一銘數控技術工程師當天到達用戶現場進行安裝、調試培訓
*請用戶在工程師到達現場前，將準備工作就緒。如：卸貨設備、設備場地、電源、電腦、插排，穩壓器、漏電保護器，請用戶給予積極配合，設備調試完后請用戶驗收
*受訓人要具備一定的相關學歷和知識，供貨方將對客戶進行編程、操作、加工和日常維護方面的培訓，受訓人要固定，認真學習。
*供貨方技術工程師不定期對客戶進行回訪，與客戶進行機器操作、產品加工方
面的技術交流，用戶可以隨時以電話和郵件的形式，咨詢一銘任何問題。
*售前免費為客戶進行使用培訓。
*受訓人要具備一定的相關學歷和知識，供貨方將對客戶進行編程、操作、加工和日常維護方面的培訓，受訓人要固定，認真學習。
*供貨方技術工程師不定期對客戶進行回訪，與客戶進行機器操作、產品加工方面的技術交流，用戶可以隨時以電話和郵件的形式，咨詢一銘任何問題
- 售后服務
*保修期內免費進行機器的維修，對過保修期內的設備維修實行明碼標價。
*保修期為客戶提供兩次免費的維護保養。
*一般的維修工作上門進行，維修相應時間不超過 36 小時
*設備整機免費保修壹年
資質文件
設備就位前期準備
1、 設備環境要求
A 確認設備到位指定地點，一般建議混凝土地面；
B 確認車間電源、氣源、插座等準備情況
C 存放溫度一般建議 0-45℃，相對濕度 40%-80%
D 無危險品，例如，易燃、易爆，強腐蝕性氣體等
2、 對受訓人員要求操作員：對電腦簡單操作要熟悉，勤奮好學，建議能 2 人以上同時學習
3、 設備安裝培訓
A 設備到達指定地點后，用戶檢查設備外觀是否有破損，磕碰。如發現在運輸過程中出現異常，第一時間聯系我們，待確定后方可接貨，如擅自簽字收貨責任自負。
B 工程師抵達培訓地點后，用戶進行基本驗收開始培訓，工程師將在 3-5 天內把機器安裝調試完畢供客戶使用，保證安裝整齊有序。
C 培訓內容包括：設備操作，軟件操作，日常維護保養，簡單故障排除等。
D 培訓完畢后，客戶驗收，根據實際情況填寫培訓人員的培訓單
并對技術工程師做出評價，以便我們做的更好
