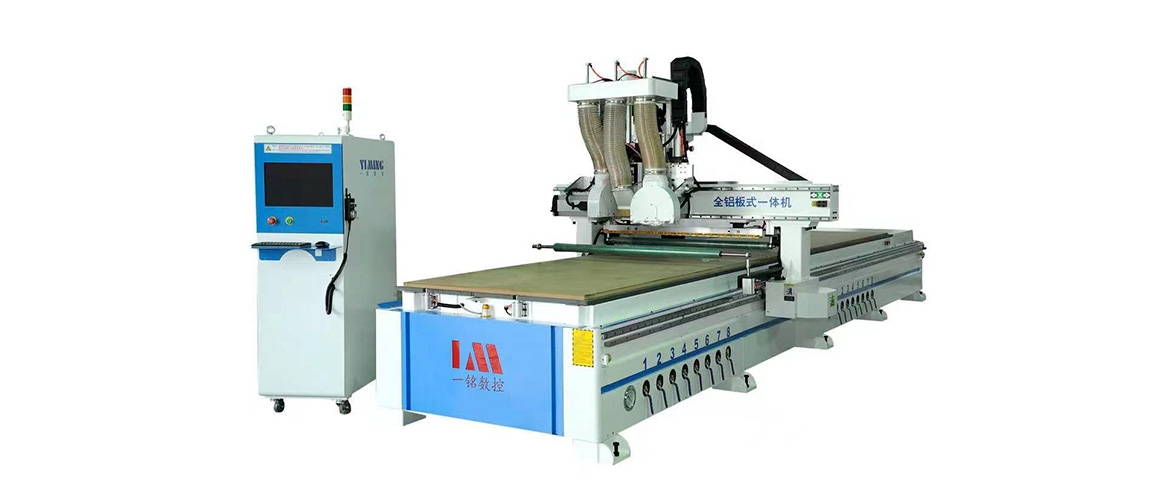

全鋁板式加工中心方案
功能特征
◆YM-1360 雙鋸片雙壓輥直排換刀加工中心是一款專業用于全鋁家具開料打孔劃槽和櫥柜門板造型的高效機器，完全取代傳統的推臺鋸和電子開料鋸，擺脫傳統開料模式對人工的依賴，開料的同時垂直孔也同時完成，通過與專用的設計拆單軟件相結合，真正實現智能化生產。省人工、省料、省時間！
◆高質量，自動設計，自動排版，自動加載程序，無人工介入，將錯誤率降到最小極限， 保證訂單質量
◆速度快、效率高，空行速度可達到 70 米/分。真正退火時效床身，齒條傳動方式，傳動平穩，保證長時間高速運行不變形，不抖動
◆采用意大利歐利 9KW 風冷大功率自動換刀主軸，長時間內工作穩定，驅動系統采用臺灣邁信伺服 850W 電機。
◆臺面為國際領先高強度、真空吸附臺面，高吸附力,可強力吸附不同面積的料。
◆智能保護工作臺面：防止誤操作，或軟件錯誤等可能造成的臺面損壞。智能加工越界保護, 防止設計版面超過加工幅面引起的機 械碰撞現象。
◆臺灣精科控制系統，自動完成多重層面 3D 加工。能夠進行快速、平滑的三維立體加工，雕刻或切割。可實現脫機操作。
設備技術參數
| ? | 名稱 | 型號（YM-1360 雙鋸片加工中心） |
1 | 有效行程 | X ?軸有效行程?1300mm?，Y?1 軸3000mm，Y2：3000mm Z ?軸?200mm |
? ? ? ? 2 | 床身結構 | 六根腿，方管為 7.75 ?厚，拉大框方管為?200*250?，拉撐為?100 ?方?管鋪滿，橫豎撐滿臺面，間距為 40 ?公分空擋，導軌面和齒條加工?面帶鋼為 20 ?毫米厚，整機重量增加 500 ?公斤以上，平穩性和速度?相匹配 |
? 3 | 床身側板橫梁加工?方式 | 實?效?升?溫?580???度自然降溫再采用五面加工中心精銑加工面，然后?用側銑頭打孔攻絲一次合成，加工精度為 5 ?絲 |
4 | 導軌齒條 | 導軌齒條安裝完成后用滑塊推動打千分表，調試致精度 5 ?絲以內 |
5 | 傳動組件 | 臺灣原裝 TBI ?絲桿，25 ?直徑導成為?10 ?毫米，臺灣?30?方軌 |
6 | 整機齒條 | 新月高精斜齒 |
? 7 | Z??軸組件 | Z ?軸采用抱閘電機，不會因斷電 Z ?軸滑動墜落,采用日本 NCK ?一體?軸承模塊螺母，能保證上下同心順暢，絲桿為 2510 ?絲桿速度快，精?度高 |
8 | 整機電機 | 邁信?850W?伺服電機以及伺服驅動 |
9 | 整機減速機 | XY ?減速機為卓藍，法蘭直徑為 130 ?共三臺，X ?一臺，Y ?兩臺 |
? 10 | 主軸功率 刀庫形式 | 意大利歐利?9KW??自動換刀主軸，刀庫水平直列布置于橫梁下方，有?12?把刀庫容量，供換刀主軸任意調取，進行加工。 |
11 | 變頻器 | 深圳益電通?11KW ?變頻器。 |
? 12 | 臺面結構 | 真空臺面，內孔 35 ?直徑管閥（電磁閥容易壞，而且內孔都為 20 ?毫?米影響吸附效果）主吸附管路為 50 ?直徑鋼絲管，真空泵孔為 75 ?直?徑，區域多，保證小料不跑板 |
? 13 | 吸附泵功率 | 7.5KW ?水循環真空泵，改進管路后沒必要加大真空泵，泵大電損耗?大，保證不跑板 |
14 | 吸塵方式 | 每個機頭單獨氣缸封堵式，增大每個吸塵口的吸塵流量 |
15 | 吸塵器 （選配) | 3.0KW ?雙桶吸塵器，封堵式吸塵口流量大，無需大功率吸塵器 |
16 | 操作系統 | 臺灣精科控制系統 |
17 | 對刀方式 | 高精磁性對刀儀，精度為 2 ?絲以內，?自動對刀系統使用方便 |
18 | 配電箱電器元件 | 施耐德 ABB 交流接觸器 32M7C?，以及?18M7C ?型號，60A??斷路器 |
? ? 19 | 整機線纜 | 定制專用高柔雙護套屏蔽網足方電纜，隔離式走線方式，線纜不會?在拖鏈里面彎曲，纏繞，擰 |
? ? 20 | 定位系統 | 五定位氣缸，前端兩個，側端三個保證 90 ?度直角，翻板加工精度?更高，五軸加工中心一刀銑，安裝百分表打精度，定位缸水平垂直?為?5??絲以內 |
? 21 | 雙鋸片 | 主軸功率?5.5KW，鋸片直徑?200-400mm |
22 | 雙壓輥 | 鋁焊接整板，蜂窩板專用雙壓輥 |
23 | 機箱 | 獨立機箱，滾輪式，可隨意移動機箱位置 |
24 | 整機速度值 | 實際切割速度為 15-30 ?米，空程速度為?70??米/分鐘 |
25 | 支持軟件 | 海訊，云熙，1010?，易木，同德等開料軟件及柜門軟件 |
26 | 油路方式 | 自動注油泵，每個點可獨立調節注油多少，定時量等功能 |
27 | 臺面控制結構 | 自動切換控制臺面 （僅限雙工位） |
? ? 28 | 安全系統 | 超程雙限位，急停按鈕保護，氣壓不足保護，配電箱開門斷電，電?壓缺項等安全保護 |
29 | 機床標準 | 國際出口 CE ?認證，出口標準 |
?
技術參數
序號 | 性能指 標 | ? ? ? ? 參?數 | |
? 1 | ? 行程 | X??行程 | 1300mm |
Y??行程 | 工 ?位??1????： ?3000mm 工??位??2??：??3000mm | ||
Z??行程 | 200mm | ||
2 | 平臺尺寸 | ? | 1420*7200mm |
? 2 | 精度 | 加工精度 | ±0.05mm |
重復定位精度 | ±0.05mm | ||
? ? 3 | ? 結構 | 臺面結構 | 真空吸附 |
X?、Y?、Z??結構 | X?、Y ?齒條,Z??絲杠 | ||
? ? 4 | ? 速度 | 最大空行速度 | 80000mm/min |
最大工作速度 | 30000mm/min | ||
? 5 | 主軸 | 主軸功率 雙鋸片 | 歐利?9KW 主軸鋸片功率?5.5KW |
主軸轉速 | 0-24000r/min | ||
6 | 運行模式 | ? | 邁信伺服 |
7 | 工作電壓 | ? | AC380V/50Hz |
8 | 運行指令 | ? | G??代碼 |
9 | 操作系統 | ? | 臺灣精科系統 |
10 | 凈重 | ? | 4600Kg |
?
服務
- 設備安裝和調試 *設備到達用戶后，一銘數控技術工程師當天到達用戶現場進行安裝、調試培訓
*請用戶在工程師到達現場前，將準備工作就緒。如：卸貨設備、設備場地、電源、電腦、插排，穩壓器、漏電保護器，請用戶給予積極配合，設備調試完后請用戶驗收
*受訓人要具備一定的相關學歷和知識，供貨方將對客戶進行編程、操作、加工和日常維護方面的培訓，受訓人要固定，認真學習。
*供貨方技術工程師不定期對客戶進行回訪，與客戶進行機器操作、產品加工方
面的技術交流，用戶可以隨時以電話和郵件的形式，咨詢一銘任何問題。
*售前免費為客戶進行使用培訓。
*受訓人要具備一定的相關學歷和知識，供貨方將對客戶進行編程、操作、加工和日常維護方面的培訓，受訓人要固定，認真學習。
*供貨方技術工程師不定期對客戶進行回訪，與客戶進行機器操作、產品加工方面的技術交流，用戶可以隨時以電話和郵件的形式，咨詢一銘任何問題
- 售后服務
*保修期內免費進行機器的維修，對過保修期內的設備維修實行明碼標價。
*保修期為客戶提供兩次免費的維護保養。
*一般的維修工作上門進行，維修相應時間不超過 36 小時
*設備整機免費保修壹年
資質文件
設備就位前期準備
1、 設備環境要求
A 確認設備到位指定地點，一般建議混凝土地面；
B 確認車間電源、氣源、插座等準備情況
C 存放溫度一般建議 0-45℃，相對濕度 40%-80%
D 無危險品，例如，易燃、易爆，強腐蝕性氣體等
2、 對受訓人員要求操作員：對電腦簡單操作要熟悉，勤奮好學，建議能 2 人以上同時學習

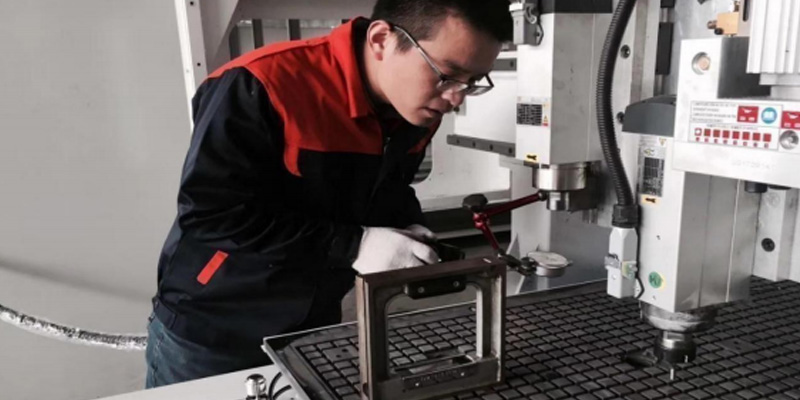

3、 設備安裝培訓
A 設備到達指定地點后，用戶檢查設備外觀是否有破損，磕碰。如發現在運輸過程中出現異常，第一時間聯系我們，待確定后方可接貨，如擅自簽字收貨責任自負。
B 工程師抵達培訓地點后，用戶進行基本驗收開始培訓，工程師將在 3-5 天內把機器安裝調試完畢供客戶使用，保證安裝整齊有序。
C 培訓內容包括：設備操作，軟件操作，日常維護保養，簡單故障排除等。
D 培訓完畢后，客戶驗收，根據實際情況填寫培訓人員的培訓單
并對技術工程師做出評價，以便我們做的更好
讓我們時刻保持聯系

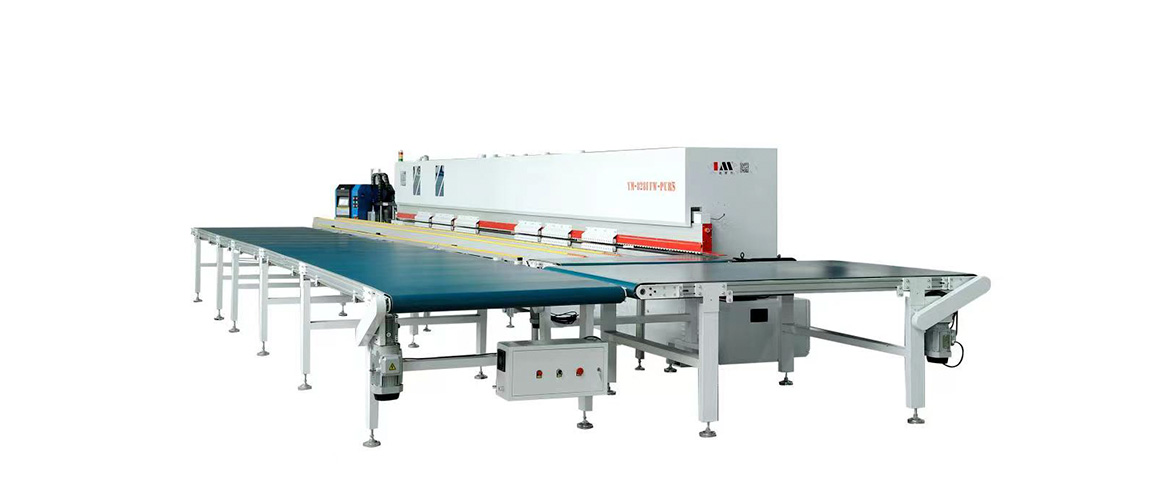

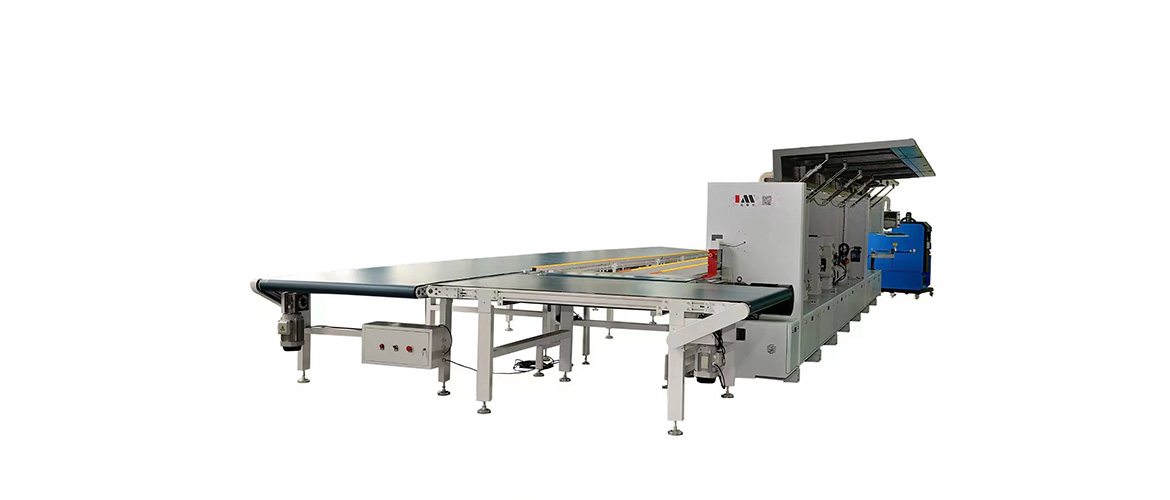

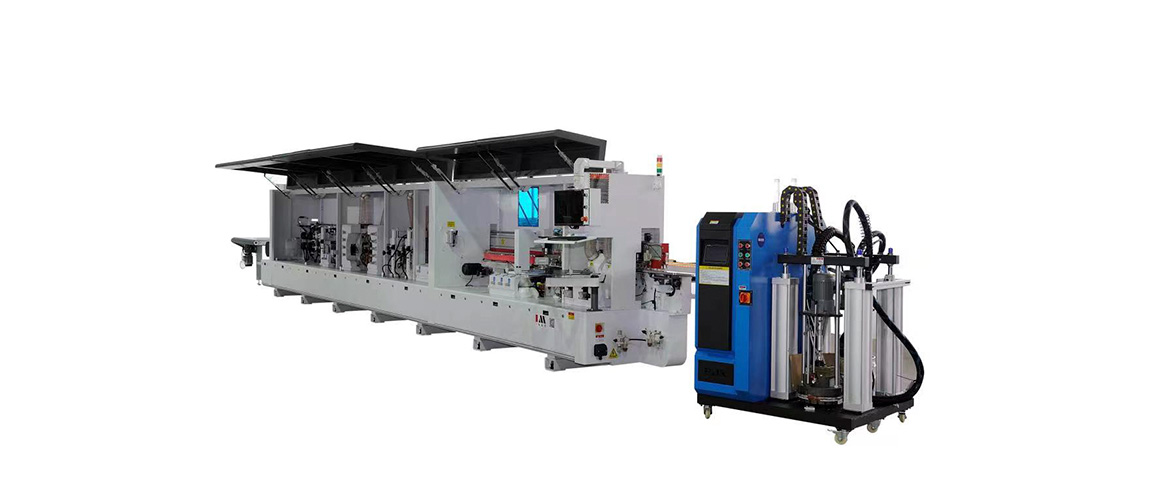

全自動封邊機
功能特征
YM-828SL-PUR 全自動封邊機，最高速可達 30m/min。此機型功能齊全，系統穩定強大，智能化操作控制及高速高效生產，適合于鋁蜂窩板的批量生產
用高品質材料及品牌配置，能夠適應于高低溫氣候及其他惡劣環境中進行生產運作，具備生產穩定、省維修、耐用性等特點。
主要功能：預銑-六輪壓貼-涂膠貼邊 1（PUR 上膠鍋+PUR 自動注膠機）-涂膠貼邊 2-雙導軌齊頭-粗修-精修-四刀跟蹤-刮邊 1-刮邊 2-平刮-拋光 1-拋光
使用范圍
全自動封邊機適用于鋁蜂窩板、中密度纖維板、細木工板、實木板、刨花板、高分子門板、膠合板等板材的封邊加工，可一次性具有輸送、涂膠、壓貼、齊頭 、粗修、精修、仿形跟蹤、刮邊、拋光等功能，其封邊效果細膩、光滑、手感好，封線平直光滑。該設備運行穩定、可靠耐用、價格適中，尤為適合于大中型家具廠，櫥柜、衣柜等板式家具的廠家使用。其特點是自動化、高效率、高精度和美觀度，現已經在國內的板式家具生產企業得到廣泛的應用。
設備技術參數
型號 | Model | YM-828SL-PUR |
機器尺寸 ? | Overall Size(L X W X H ? | 10500*970*1800mm ? |
工作氣壓 ? | Working Pressure ? | 0.6Mpa ? |
總功率 ? | Total power ? | 25KW ? |
進給速度 ? | Feed speed ? | 22-26m/min ? |
電動升降 ? | Electric lifting ? | 0.37KW ? |
板料厚度 ? | Panel Thickness ? | 10-60mm ? |
板料長度 ? | Sheet length ? | >120mm ? |
板料寬度 ? | Panel Width ? | ~60mm ? |
封邊帶厚度 ? | Edge thickness ? | 0.4-3mm |
配置列表
序號 | 配置型號 ? | 品牌 ? | 品牌logo ? |
1 | 輸送電機 ? | 騰萬/臺邦 ? |
|
2 | 膠鍋高溫軸承 ? | 德國/SWC ? |
|
3 | 齊頭/其他氣缸 ? | 亞德客/WSM ? |
|
4 | 跟蹤氣缸 ? | 亞德客 ? |
|
5 | 接近開關 ? | 諾克仕 ? |
|
6 | PLC ? | 臺灣臺達 ? |
|
7 | 變頻器 ? | 匯川/臺灣臺達 ? |
|
8 | 觸屏 ? | 臺灣臺達 ? |
|
9 | 接觸器 ? | 法國施耐德 ? |
|
10 | 電磁閥 ? | 亞德客/億日 ? |
|
11 | 膠鍋密封圈 ? | 臺灣/SOG ? |
|
12 | 油水分離器 ? | 億日 ? |
|
13 | 高速電機 ? | 德國UFC/天一 ? |
|
14 | 溫控表 ? | 韓國奧托尼克斯 ? |
|
15 | 行程開關 ? | 韓國凱昆 ? |  |
設備細節照片
圖片展示 | 功能 | 細節描述 |
 | 觸屏 Touchscreen： | 15 吋工業高清觸屏，大屏點擊，更從容，按鈕更大，點擊方便。 |
 | 預銑 Pre-miling | 金剛石預銑刀銑去木板螺旋修邊刀的波紋痕跡和多余的毛刺，使 板邊更貼合封邊條，粘接更牢固，更美觀。氣動控制的預銑座，更精確，操控更方便。 |
 | PUR 上膠鍋 六輪壓貼帶膠輪 | 免清洗 PUR 膠鍋，不存膠，直接注膠在涂膠軸，可以不用清洗，免去清洗 pur 的步驟，提高生產效率。Pur 專用膠水防水防潮耐高溫，是陽臺門浴室柜等高檔封邊的首選，封邊后粘合牢固永不脫膠。 |
 | PUR 自動注膠機 | 自動恒溫，自動注膠，自動控制膠水。環保 pur 膠水，防水防潮耐高溫，適合各種潮濕高溫等特殊環境的產品的封邊。 |
 | EVA 下膠鍋 六輪壓貼帶膠輪 | 傳統下膠鍋搭配六輪壓貼雙膠鍋可輪流使用不同顏色膠水，無需頻繁清洗膠鍋，提高效率。六輪壓貼使封邊帶貼合板面，膠輪帶彈性，粘合力更佳。 |
 | 雙導軌齊頭 End cutting | 雙導軌齊頭齊尾，速度更快更穩定，杜絕磕板。 |
 | 粗修 Fine trim | 調節方式：五星手柄帶數字表調節粗修刀的修邊厚度，直觀簡單易學，六刃合金平刀修掉多余的邊條 |
 | 精修 Fine trim | 六刃 R 刀修掉多余封邊條形成圓角，修邊更加美觀 |
 | 四刀跟蹤修邊 Coraping trim | 把封邊后四個角修成小弧度更圓滑不刺手。四刀跟蹤將原先傳統兩頭跟蹤動作細化成四個動作，由四個電機獨立控制四個動作，速度加快了50%，動作更合理不傷板。 |
 | 刮邊*2 組 Scraping*2 | 2 組氣動控制的刮刀無需單獨調校，屏幕一鍵到位。超硬合金 R刀刮平封邊條細紋，使之圓滑。 |
 | 斷絲 | 防撞式斷絲機構把刮邊出來的封邊絲線拉斷，防止刮邊絲線跑到后面拋光電機以及輸送電機。 |
 | 平刮 Strickling | 合金平刀刮除高于板面的封邊條和板上的多余膠 |
 | 2 組往復式拋光 Buffing*2 | 布輪快速對封邊條邊緣進行拋光打磨，選擇不同拋光輪對應深淺不同膠水，防止臟版。氣動往復式拋光，拋光電機氣動進出，拋光輪使用面積更大，拋光效果更好 |
 | 集中潤滑系統 | 自動定時注油保養，多路油管連接至各關鍵運動部位，全方位潤滑，減少機器磨損，延長機器使用壽命。 |
 | 清洗裝置（前隔離后清 洗） | 前隔離噴隔離液在板面，預防膠水溢出板面。清洗板件殘留膠水，更美觀，可調節噴頭水量大小，方便使用 |
 | 板件壓緊裝置 | 窄小板件在通過壓貼和齊頭位置時不會因為外力導致板件抖動或移位，工作更穩定 |
 | 窄板輔助靠尺 | 窄小板件端頭封邊齊頭時固定板件防止歪斜。 |
 | 送料器（選配件） | 窄小板件用送料器送板標準安全效率高 |
 | 封邊效果 | 封邊條封邊效果，圓滑美觀，包裹性好，完美倒角。 |
服務
1、設備安裝和調試
（1）設備到達后，一銘數控技術工程師當天到達用戶現場進行安裝、調試培訓。
（2）請用戶在工程師到達現場前，將準備工作就緒。如：卸貨設備、設備場地、電源、電腦、插排、漏電保護器，請用戶給予積極配合。設備調試完請用戶驗收。
2、培訓
（1）售前免費為客戶進行使用培訓。
（2）受訓人要具備一定的相關學歷和知識，供貨方將對客戶進行編程、操作、加工和日常維護方面的培訓，受訓人要固定，認真學習。
（3）供貨方技術工程師不定期對客戶進行回訪，與客戶進行機器操作、產品加工方面的技術交流，用戶可以隨時以電話和郵件的形式，咨詢?nèi)魏螁栴}。
3、售后服務
（1）保修期內免費進行機器的維修，對過保修期內的設備維修實行明碼標價。
（2）保修期為客戶提供兩次免費的維護保養。
（3）一般的維修工作上門進行，維修響應時間不超過 24 小時。
（4）整機保修 1 年。
讓我們時刻保持聯系

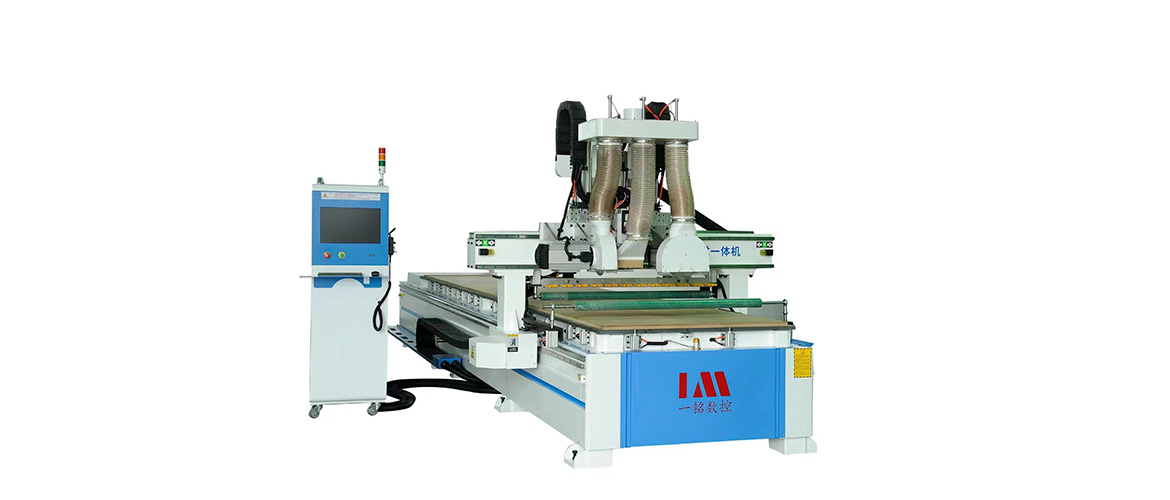

YM-多功能孔槽一體機
產品設計亮點
◆YM–多功能孔槽一體機,各項配備均采用行業領先部件。
◆采用風冷電主軸，驅動系統采用伺服電機，效率更高。
◆一銘定制系統，模塊化參數，傻瓜式操作，操作簡單易上手。
◆CNC 數字控制，具有斷點記憶功能，保證在意外(斷刀)或隔天情況下繼續工作。
◆整體綱結構焊接回火時效處理，堅固不變形。X Z 主體鑄造結構，切削力度強，精度更高。
適用行業
鋁蜂窩板、高光門板、生態門、室內門、護墻板等家居行業門板系列。
設備技術參數
NO. | 性能指標 | 性能指標 | ? | 參數 |
1 | 行程 | X 行程 | ? | 3000mm |
Y 行程 | ? | 300mm | ||
Z 行程 | ? | 200mm | ||
2 | 外形尺寸 | ? | ? | 3800*1600*2100mm |
3 | 精度 | 加工精度 | ? | ±0.05mm |
重復定位精度 | ? | ±0.05mm | ||
4 | 結構 | 臺面結構 | ? | PVC結構 |
X、Y、Z 結構 | ? | Z 絲杠、 X/Y 齒條 | ||
5 | 速度 | 最大空行速度 | ? | 60000mm/min |
最大工作速度 | ? | 15000mm/min | ||
6 | 主軸功率 | ? | 3.5KW | |
7 | 運行模式 | ? | ? | 伺服 |
8 | 工作電壓 | ? | ? | AC380V/50Hz |
9 | 運行指令 | ? | ? | G 代碼 |
10 | 操作系統 | ? | ? | 一銘定制系統 |
11 | 凈重 | ? | ? | 1500Kg |
服務
- 設備安裝和調試
*設備到達用戶后，一銘數控技術工程師當天到達用戶現場進行安裝、調試培訓
*請用戶在工程師到達現場前，將準備工作就緒。如：卸貨設備、設備場地、電源、電腦、插排穩壓器、漏電保護器，請用戶給予積極配合。設備調試完后請用戶驗收。
?
- 培訓
*售后免費為客戶進行使用培訓。
*受訓人要具備一定的相關學歷和知識，供貨方將對客戶進行編程、操作、加工和日常維護方
面的培訓，受訓人要固定，認真學習。
*供貨方技術工程師不定期對客戶進行回訪，與客戶進行機器操作、產品加工方面的技術交流，用戶可以隨時以電話和郵件的形式，咨詢一銘任何問題。
?
- 售后服務
*保修期內免費進行機器的維修，對過保修期內的設備維修實行明碼標價。
*一般的維修工作上門進行，維修相應時間不超過 24小時。
讓我們時刻保持聯系
YM-型材雕銑機（A 款）
功能特征
NO. | 性能指標 | 性能指標 | 參數 |
1 | 行程 | X 行程 | 3000mm |
? | ? | Y 行程 | 120mm |
? | ? | Z 行程 | 200mm |
2 | 外形尺寸 | ? | 4800*1500*2000mm |
3 | 精度 | 加工精度 | 0.1mm |
? | ? | 重復定位精度 | 0.1mm |
4 | 結構 | 臺面結構 | 高強鋁型材 |
? | ? | X、Y、Z 結構 | Y/Z 絲杠、 X 齒條 |
5 | 速度 | 最大空行速度 | 100000mm/min |
? | ? | 最大工作速度 | 30000mm/min |
6 | 主軸功率 | T1 | 6.0KW |
? | ? | T2 | 2.2KW |
7 | 運行模式 | ? | 伺服 |
8 | 工作電壓 | ? | AC380V/50Hz |
9 | 運行指令 | ? | G 代碼 |
10 | 操作系統 | ? | 一銘系統 |
11 | 凈重 | ? | 1800Kg |
?
操作簡單 細節展示
1．操作系統：一銘定制系統（免編程，模塊化參數）
2．電機及驅動器：進口交流伺服（X軸1000w Y軸1500w Z軸1000w）
3．主軸電機：6.0kw*1臺 2.2kw*1臺
4．變頻器：7.5kw/380v*1臺 2.2kw/380v*1臺
5．導軌：臺灣進口直線方軌，高防塵、免潤滑型滑軌
6．傳動方式：X軸齒條、Y、Z軸臺灣進口滾珠絲杠
7．床身結構：矩形鋼管焊接，鑄鋁機頭結構
8．防塵處理：風琴紙護罩，有效避免灰塵、雜物；保護導軌、絲杠
9．主要電器部件：施耐德
10．電纜線：托鏈專用電纜
11．潤滑：采用自動注油泵，定時供油到各需潤滑點
產品視頻介紹
YM-型材雕銑機（A 款）
◆YM 智能型材加工中心,各項配備均采用行業領先部件。
◆采用風冷電主軸，驅動系統采用進口大功率伺服電機。
◆臺灣一銘定制系統，模塊化參數，傻瓜式操作，操作簡單易上手。
◆CNC 數字控制，具有斷點記憶功能，保證在意外(斷刀)或隔天情況下繼續工作。
◆整體綱結構焊接回火時效處理，堅固不變形。X Z 主體鑄造結構，切削力度強，精度更高
切割樣品
◆極簡門、生態門等家具行業，型材加工。
◆機械加工行業：銅鋁等軟金屬的加工。
◆型材制品：音響、游戲機柜、電腦桌、縫紉機臺、樂器。
讓我們時刻保持聯系
YM-型材雕銑機（C 款）
功能特征
NO. | 性能指標 | 性能指標 | 參數 |
1 | 行程 | X 行程 | 3000mm |
? | ? | Y 行程 | 200mm |
? | ? | Z 行程 | 200mm |
2 | 外形尺寸 | ? | 4000*1500*2000mm |
3 | 精度 | 加工精度 | 0.1mm |
? | ? | 重復定位精度 | 0.1mm |
4 | 結構 | 臺面結構 | 高強鋁型材 |
? | ? | X、Y、Z 結構 | Y/Z 絲杠、 X 齒條 |
5 | 速度 | 最大空行速度 | 100000mm/min |
? | ? | 最大工作速度 | 30000mm/min |
6 | 主軸功率 | T1 | 6.0KW |
? | ? | T2 | 2.2KW |
7 | 運行模式 | ? | 伺服 |
8 | 工作電壓 | ? | AC380V/50Hz |
9 | 運行指令 | ? | G 代碼 |
10 | 操作系統 | ? | 一銘系統 |
11 | 凈重 | ? | 1500Kg |
操作簡單 細節展示
1．操作系統：一銘定制系統（免編程，模塊化參數）
2．電機及驅動器：進口交流伺服（X軸1000w Y軸1000w Z軸1000w）
3．主軸電機：6.0kw*1臺 2.2kw*1臺
4．變頻器：7.5kw/380v*1臺 2.2kw/380v*1臺
5．導軌：臺灣進口直線方軌，高防塵、免潤滑型滑軌
6．傳動方式：X軸齒條、Y、Z軸臺灣進口滾珠絲杠
7．床身結構：矩形鋼管焊接，鑄鋁機頭結構
8．防塵處理：風琴紙護罩，有效避免灰塵、雜物；保護導軌、絲杠
9．主要電器部件：施耐德
10．電纜線：托鏈專用電纜
11．潤滑：采用自動注油泵，定時供油到各需潤滑點
產品視頻介紹
YM-型材雕銑機（C 款）
◆YM 智能型材加工中心,各項配備均采用行業領先部件。
◆采用風冷電主軸，驅動系統采用進口大功率伺服電機。
◆臺灣一銘定制系統，模塊化參數，傻瓜式操作，操作簡單易上手。
◆CNC 數字控制，具有斷點記憶功能，保證在意外(斷刀)或隔天情況下繼續工作。
◆整體綱結構焊接回火時效處理，堅固不變形。X Z 主體鑄造結構，切削力度強，精度更高。
切割樣品
◆極簡門、生態門等家具行業，型材加工。
◆機械加工行業：銅鋁等軟金屬的加工。
◆型材制品：音響、游戲機柜、電腦桌、縫紉機臺、樂器。
讓我們時刻保持聯系
YM-數控雙頭斜角鋸
功能特征
NO. | 性能指標 | 性能指標 | 參數 |
1 | 行程 | 最大加工行程 | 3000mm |
? | ? | 最小加工行程 | 210mm |
2 | 外形尺寸 | ? | 4500*1400*1100mm |
3 | 精度 | 加工精度 | 0.1mm |
? | ? | 重復定位精度 | 0.1mm |
4 | 鋸片轉數 | 最大空行速度 | 12000 轉/min |
? | ? | 最大工作速度 | 5000 轉/min |
5 | 主軸功率 | 單側電機功率 | 1.1KW |
? | ? | 總功率 | 2.2KW |
6 | 切割方式 | ? | 前后水平切割 |
7 | 運行模式 | ? | 伺服 |
8 | 工作電壓 | ? | AC380V/50Hz |
9 | 工作氣壓 | ? | 0.6-0.8Mpa |
10 | 運行指令 | ? | G 代碼 |
11 | 操作系統 | ? | PLC |
12 | 凈重 | ? | 1200Kg |
?
操作簡單 細節展示
1．操作系統：PLC
2．電機及驅動器：混合伺服
3．主軸電機：異步電機1.1*2臺
4．導軌：臺灣進口直線方軌，高防塵、免潤滑型滑軌
5．傳動方式：上下/前后氣缸傳動，左右定位伺服傳動
6．鋸片直徑：305mm（可選配355mm）
7．床身結構：矩形鋼管焊接
8．主要電器部件：施耐德
9．電纜線：托鏈專用電纜
10．潤滑：采用自動注油泵，定時供油到各需潤滑點
產品視頻介紹
YM-數控雙頭斜角鋸
◆YM數控雙頭斜角鋸，針對現在市場上鋸床的形式多樣，性能不穩定的現狀，開發了本鋸床。
◆床身采用厚壁鋼管焊接，底盤穩從而保證鋸片旋轉慣性大時切割的穩定性。
◆切割料最短為130mm
切割樣品
◆極簡門、生態門等家具行業，型材加工。
◆機械加工行業：銅鋁等軟金屬的加工。
◆型材制品：音響、游戲機柜、電腦桌、縫紉機臺、樂器。
